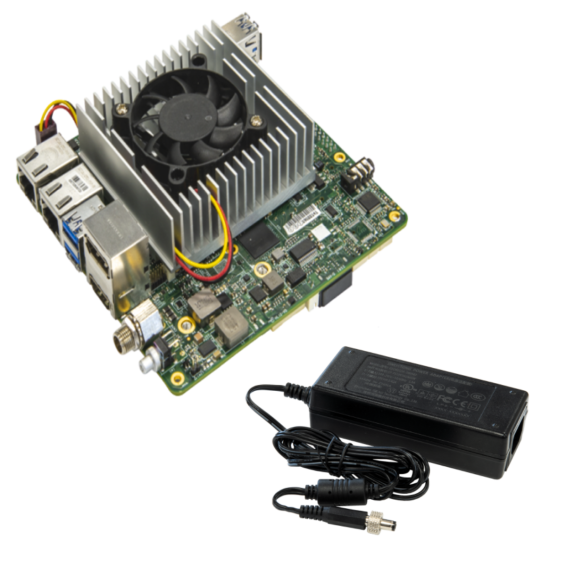

UP Xtreme 赛扬

$109.00

现货供应

SKU

RE-UPX-WHLCR-A20-04064-BF

UP Xtreme 是首款高性能、紧凑且可扩展的第 8 代超低功耗 Intel® Core™ i3/i5/i7 和 Celeron CPU，旨在为边缘解决方案 UP 板上的 AI 提供动力。它的尺寸仅为 120 毫米 x 122 毫米，提供全面的功能集和 I/O，并且可以仅 15 瓦提供令人难以置信的性能。

不含电源和电源线

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Specification

Product Details
Name	UP Xtreme 赛扬
SKU	RE-UPX-WHLCR-A20-04064-BF

General
Processor	Intel® Celeron® 4305UE
Graphics	Intel® UHD Graphics 610
VPU	可选（M.2 2280、mPCIe、通过 100 针）
Memory	4GB
eMMC / Storage	64 GB
FPGA	Intel® FPGA Altera Max V
MCU	STM32模块STM32F103C8T6
BIOS	UEFI
RTC	Yes
Wake-on-LAN (WoL)	Yes
Watchdog Timer	Yes
PXE	Yes
Compatible OS	Microsoft Windows 10 full version, Linux (ubilinux, Ubuntu, Yocto)
Dimension	120毫米×120毫米

Display
HDMI	1 (HDMI 2.0)
Display Port	1 (DP 1.2）4K @ 60 hz
MIPI DSI/ eDP	1xeDP

I/O
USB	USB2.0排针 x 1 USB3.0 A 型 x 4
Audio	音频输出/麦克风输入，I2S
UART	2 x UART (Tx/Rx) 调试端口（排针）
Serial Port	2 个 RS232/422/485
Expansion Slot	1x M.2 2280 M 键、1x M.2 2230 E 键、1x mPCIe、1x micro-SIM 插槽
40-pin GPIO header	1
Others	100PIN x 1，STM32排针

Connectivity
Ethernet	2 x GbLAN (1x Intel i210, 1x Intel i219)
Wi-Fi	可选（通过 M.2 2230）
Bluetooth	可选（通过 M.2 2230）
LTE / 4G / 5G	可选（通过 mPCIe）

Power
Power Requirement	12-60V DC-IN（可锁定连接器）
Power Supply Type	AT（默认）/ATX
Power Consumption (Typical)	26瓦

Environmental & Certification
Cooling	Active heatsink
Operating Temperature	-4°F ～ 158°F (-20°C ～ 70°C)
Storage temperature	-40°F ～ 176°F (-40°C ～ 80°C)
Certification	CE/FCC Class A

Package
Net Weight	300克
Gross Weight	800g
Package dimension (L x W x H)	150×90×49.5毫米
HS Code	8473302000
Country of Origin	Taiwan

Longevity
Longevity	2031

Accessories
Accessories	1x power adapter

More Info

SN支持：

TSN 的功能支持
802.1AS（时间同步）
仅基于项目
802.1Qav (哥伦比亚广播公司)
是
802.1Qbv（塔斯马尼亚州）
是

UP Xtreme 集成了以前 UP 板的最佳 I/O 功能。 UP板的40针GP总线、UP Squared的mPCIe M.2扩展和UP Core Plus的100针扩展都被利用。 UP Xtreme 由英特尔® 第八代酷睿™ 处理器（代号：Whiskey Lake U）提供支持，面向工业、物联网、自动化、机器人行业等。通过添加 12-60V 电源输入、可锁定电源连接器和 TSN 网络芯片，UP Xtreme 不仅具有工业性，而且具有可扩展性。由于 UP Xtreme 的卓越性能，需要更多 CPU 能力、内存容量和丰富 I/O 的应用程序的扩展都是可能的。 UP Xtreme 被称为 UP 家族中的法拉利，其主频高达 4.4 GHz，因此您不必抱怨 CPU 功耗低。借助高达 6 倍的英特尔® Movidius™ Myriad X VPU 扩展，您永远不会觉得自己不够聪明。它拥有可选的WiFi、蓝牙、LTE 和 LoRa连接功能。可能性是无限的。

UP Xtreme 支持 UP AI Core X、AI Core XM 2280、Vision Plus X、Net Plus。

载板功能支持列表：

Vision Plus X		Netplus
V：支持是、×：不支持。
功能	Up Extreme	功能	向上极限
MYX1	V	LAN1 (I211)	V
MYX2	V	LAN2(I211)	V
MYX3	V	LAN3(I211)	V
LAN(8111G)	V	LAN4(I211)	V
迷你卡 (SATA)	X	迷你卡 (SATA)	X
迷你卡 (PCIE)	V	迷你卡 (PCIE)	V
USB3.0 TYPE-A1	V	USB3.0 TYPE-A	V
USB3.0 TYPE-A2	V	SATA	X

第八代智能英特尔® 酷睿™ 处理器 U 系列（移动 U）

处理器	Intel®core&trade i7-8665UE	Intel®core&trade i7-8565U	Intel®Core&trade i5 -8365UE	英特尔®酷睿&Trade i3-8145UE	英特尔®赛扬&Trade 4305UE
核心	4	4	4	2	2
线程	8	8	8	4	2
缓存 (MB)	8	8	6	4	2
基频 (GHz)	1.7	1.8	1.6	2.2	2
最大睿频频率 (GHz)	4.4	4.6	4.1	3.9	2
TDP（W）	15	15	15	15	15	15	15	15
ECC	否	否	否	否	否
英特尔®博锐™技术	是	否	是	否	否
