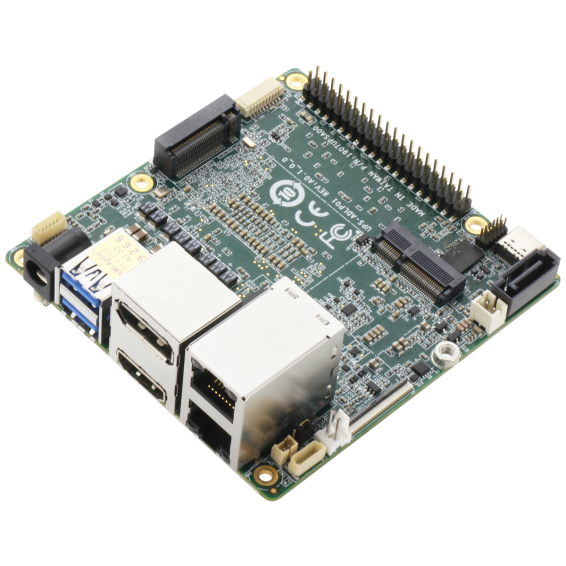

アップスクエアード i12シリーズ
インテル® Core™ プロセッサーを搭載したアップスクエアードシリーズ初のラインナップ、
インテル® Core™ i7-1260P、インテル® Core™ i5-1240P、インテル® Core™ i3-1220PE
第 12 世代インテル® プロセッサー用インテル® UHD グラフィックス
- 最大 3 つの独立した 4K ディスプレイ
UP 正方形フォームファクタ: 85.6mm × 90mm
TPM 2.0 搭載
12V DC入力電源
Product Details
Name |
アップスクエアードi12。インテル® コア™ I5-1240P。 8GB RAM。 |
SKU |
UPS-ADLPI5C-A10-0800 |
General
Processor |
Intel® Core™ i5-1240P |
Graphics |
Intel® UHD Graphics for 12th Gen Intel® Processors |
VPU |
オプション (M.2 2280 経由) |
Memory |
8GB |
eMMC / Storage |
via SATA or M.2 2280 NVMe* |
FPGA |
Intel® FPGA Altera Max V |
BIOS |
UEFI |
RTC |
Yes |
Wake-on-LAN (WoL) |
Yes |
Watchdog Timer |
Yes |
PXE |
Yes |
TPM |
TPM2.0搭載 |
Compatible OS |
"Windows®10 IoT Enterprise LTSC 2021
Ubuntu 22.04
Yocto 4.0" |
Dimension |
85.6mm×90mm |
Display
HDMI |
1 (HDMI 1.4b) |
Display Port |
1 x DP 1.2 1 x DP 1.4a via USB Type C |
I/O
USB |
2 x USB 2.0 (10 ピン ウェハー経由) 2 x USB 3.2 Gen 2 Type A 1 x USB 3.2 Type C |
Audio |
1x オーディオジャック (マイク入力、ライン出力) |
UART |
1x UART(10ピンウェハ経由) |
Expansion Slot |
1 x M.2 2280 M キー (PCIe Gen 4.0 [x4]) 1 x M.2 2230 E キー (CNVI および PCIe Gen 3.0 [x1]) |
40-pin GPIO header |
はい |
Connectivity
Ethernet |
2 x GbE (Realtek 8111H CG) |
Wi-Fi |
オプション (M.2 2230 経由) |
Bluetooth |
オプション (M.2 2230 経由) |
LTE / 4G / 5G |
それか |
Power
Power Requirement |
12V DC入力 |
Power Supply Type |
AT/ATXモード |
Power Consumption (Typical) |
39W |
Environmental & Certification
Cooling |
Active heatsink |
Operating Temperature |
0℃~60℃ |
Storage temperature |
-40°F ~ 176°F (-40°C ~ 80°C) |
Certification |
CE/FCC Class A, RoHS Compliant, REACH |
Package
Net Weight |
270グラム |
Gross Weight |
380グラム |
Package dimension (L x W x H) |
126×122×57mm |
HS Code |
8473302000 |
Country of Origin |
Taiwan |
Accessories
Accessories |
1x RTC バッテリー 1x アクティブヒートシンク |
Product Details
Name |
アップスクエアードi12。インテル® コア™ I7-1260P。 8GB RAM。 |
SKU |
UPS-ADLPI7C-A10-0800 |
General
Processor |
Intel® Core™ i7-1260P |
Graphics |
Intel® UHD Graphics for 12th Gen Intel® Processors |
VPU |
オプション (M.2 2280 経由) |
Memory |
8GB |
eMMC / Storage |
via SATA or M.2 2280 NVMe* |
FPGA |
Intel® FPGA Altera Max V |
BIOS |
UEFI |
RTC |
Yes |
Wake-on-LAN (WoL) |
Yes |
Watchdog Timer |
Yes |
PXE |
Yes |
TPM |
TPM2.0搭載 |
Compatible OS |
Windows®10 IoT Enterprise LTSC 2021
Ubuntu 22.04
Yocto 4.0 |
Dimension |
85.6mm×90mm |
Display
HDMI |
1 (HDMI 1.4b) |
Display Port |
1 x DP 1.2 1 x DP 1.4a via USB Type C |
I/O
USB |
2 x USB 2.0 (10 ピン ウェハー経由) 2 x USB 3.2 Gen 2 Type A 1 x USB 3.2 Type C |
Audio |
1x オーディオジャック (マイク入力、ライン出力) |
UART |
1x UART(10ピンウェハー経由) |
Expansion Slot |
1 x M.2 2280 M キー (PCIe Gen 4.0 [x4]) 1 x M.2 2230 E キー (CNVI および PCIe Gen 3.0 [x1]) |
40-pin GPIO header |
はい |
Connectivity
Ethernet |
2 x GbE (Realtek 8111H CG) |
Wi-Fi |
オプション (M.2 2230 経由) |
Bluetooth |
オプション (M.2 2230 経由) |
LTE / 4G / 5G |
それか |
Power
Power Requirement |
12V DC入力 |
Power Supply Type |
AT/ATXモード |
Power Consumption (Typical) |
39W |
Environmental & Certification
Cooling |
Active heatsink |
Operating Temperature |
0℃~60℃ |
Storage temperature |
-40°F ~ 176°F (-40°C ~ 80°C) |
Certification |
CE/FCC Class A, RoHS Compliant, REACH |
Package
Net Weight |
270グラム |
Gross Weight |
380グラム |
Package dimension (L x W x H) |
126×122×57mm |
HS Code |
8473302000 |
Country of Origin |
Taiwan |
Accessories
Accessories |
1x RTC バッテリー 1x アクティブヒートシンク |
Product Details
Name |
アップスクエアードi12。インテル® コア™ I7-1260P。 16GB RAM。 |
SKU |
UPS-ADLPI7C-A10-1600 |
General
Processor |
Intel® Core™ i7-1260P |
Graphics |
Intel® UHD Graphics for 12th Gen Intel® Processors |
VPU |
オプション (M.2 2280 経由) |
Memory |
16GB |
eMMC / Storage |
via SATA or M.2 2280 NVMe* |
FPGA |
Intel® FPGA Altera Max V |
BIOS |
UEFI |
RTC |
Yes |
Wake-on-LAN (WoL) |
Yes |
Watchdog Timer |
Yes |
PXE |
Yes |
TPM |
TPM2.0搭載 |
Compatible OS |
Windows®10 IoT Enterprise LTSC 2021
Ubuntu 22.04
Yocto 4.0 |
Dimension |
85.6mm×90mm |
Display
HDMI |
1 (HDMI 1.4b) |
Display Port |
1 x DP 1.2 1 x DP 1.4a via USB Type C |
I/O
USB |
2 x USB 2.0 (10 ピン ウェハー経由) 2 x USB 3.2 Gen 2 Type A 1 x USB 3.2 Type C |
Audio |
1x オーディオジャック (マイク入力、ライン出力) |
UART |
1x UART(10ピンウェハー経由) |
Expansion Slot |
1 x M.2 2280 M キー (PCIe Gen 4.0 [x4]) 1 x M.2 2230 E キー (CNVI および PCIe Gen 3.0 [x1]) |
40-pin GPIO header |
はい |
Connectivity
Ethernet |
2 x GbE (Realtek 8111H CG) |
Wi-Fi |
オプション (M.2 2230 経由) |
Bluetooth |
オプション (M.2 2230 経由) |
LTE / 4G / 5G |
それか |
Power
Power Requirement |
12V DC入力 |
Power Supply Type |
AT/ATXモード |
Power Consumption (Typical) |
39W |
Environmental & Certification
Cooling |
Active heatsink |
Operating Temperature |
0℃~60℃ |
Storage temperature |
-40°F ~ 176°F (-40°C ~ 80°C) |
Certification |
CE/FCC Class A, RoHS Compliant, REACH |
Package
Net Weight |
270グラム |
Gross Weight |
380グラム |
Package dimension (L x W x H) |
126×122×57mm |
HS Code |
8473302000 |
Country of Origin |
Taiwan |
Accessories
Accessories |
1x RTC バッテリー 1x アクティブヒートシンク |
|
UP Squared i12 Datasheet |
N/A |
N/A |
Download
|
|
UP Squared i12 User Manual |
N/A |
N/A |
Download
|
|
UP Squared i12 Test Reports and Certification |
N/A |
N/A |
Download
|
|
UP Squared i12 2D/ 3D Drawings |
N/A |
N/A |
Download
|
