업 스퀘어드 프로 7000 시리즈

As low as $249.00
 
Only %1 left
SKU
UPN-ADLN-Series
Optional
  1. UPX i11/UPS Pro/UPS 6000/UPS Pro 7000 전원 공급 장치 12V@6A<W/O Power cord >
    $15.99
  2. Hailo-8™ M.2 2280 B+M 키
    $199.00
  3. MIPICSI 카메라 컨버터 키트
    $49.00
  4. UPS Pro 7000, UPS i12용 UP HDMI IN 캐리어 보드
    $49.00
  5. UP CAN 버스 캐리어 보드
    $59.00
  6. M.2 2230 WiFi 키트(RE-WFKIT-9260NVP)
    $29.99
  7. M.2 3042 LTE module kit (Global)
    $69.99
  8. 5G 모듈(북미)
    Special Price $239.00 Regular Price $339.00
Add to Wish List Add to Compare

UP Squared Pro 시리즈 최신 3세대 라인업, Intel® Core™ i3-N305 프로세서 및 Intel Atom® x7425E, Intel® 프로세서 N50, Intel® 프로세서 N97(이전 Alder Lake-N)

프로젝트에 맞게 다양한 작동 온도(-20~70°C) 옵션을 사용할 수 있습니다! 문의사항은 shop@up-board.org 로 보내주세요.

UP Squared Pro 7000 MIPI-CSI 카메라 개발 키트!

UP Eco Partners에서 지원하는 두 대의 MIPI 카메라로 MIPI 개발을 시작하고 싶습니까?

위의 옵션 섹션에서 UP Squared Pro 7000 보드 + UP MIPI 카메라 컨버터 키트를 구입하십시오.

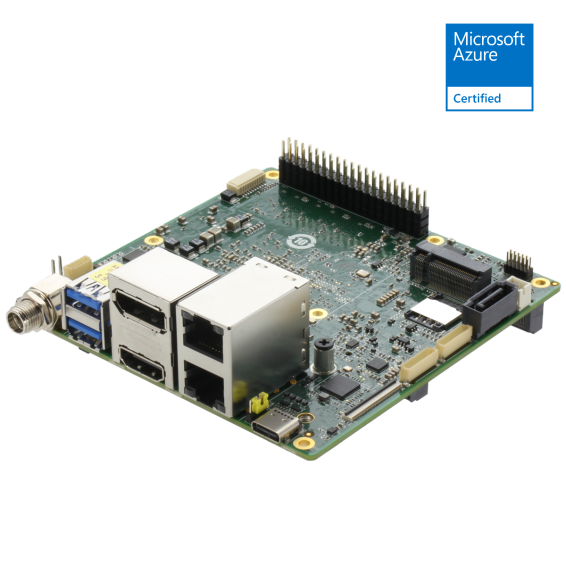

main product photo
UPN-ADLN50-A10-0432
Product Details
Name UP Squared Pro 7000. 인텔® 프로세서 N50. 4GB 램. 32GB eMMC
SKU UPN-ADLN50-A10-0432
General
Processor Intel®Processor N50
Graphics Intel® UHD Graphics 12th Gen
VPU 옵션(M.2 2280을 통해)
Memory 4GB
eMMC / Storage 32 GB
FPGA Lattice
BIOS UEFI
RTC Yes
Wake-on-LAN (WoL) Yes
Watchdog Timer Yes
PXE Yes
TPM TPM2.0 탑재
Compatible OS Windows 10 IoT Enterprise、Windows IoT Core、Ubuntu 22.04 LTS、Yocto 4
Dimension 101.6mm×101.6mm
Display
HDMI 1 x HDMI 2.0b
Display Port 1 x DP 1.2
1 x DP 1.4a via USB Type C
MIPI DSI/ eDP 해당 없음
I/O
USB USB 2.0 2개(10핀 웨이퍼 사용)
USB 3.2 2세대 A형 2개
USB 3.2 유형 C 1개
Audio 1x 오디오 잭(마이크 입력, 라인 출력)
UART 1x UART(10핀 웨이퍼를 통해)
Serial Port 2 x RS-232/422/485(10핀 헤더를 통해)
Expansion Slot 1 x M.2 2280 M 키(PCIe Gen 3 x2, USB2.0)
1 x M.2 2230 E 키(CNVI, PCIe Gen 3 x1, USB2.0)
Nano SIM 슬롯이 있는 M.2 3052 B 키 1개(USB3.2 Gen 2만 해당)
40-pin GPIO header 예
MIPI-CSI 예
Connectivity
Ethernet 2 x 2.5GbE (Intel® i226IT)
Wi-Fi 옵션(M.2 2230을 통해)
Bluetooth 옵션(M.2 2230을 통해)
LTE / 4G / 5G 옵션(M.2 3052를 통해)
Power
Power Requirement 12V DC 입력
Power Supply Type AT/ATX 모드
Power Consumption (Typical) 26W~43W
Environmental & Certification
Cooling Passive cooling (fanless)
Operating Temperature 0℃~60℃
Storage temperature -40°F ～ 176°F (-40°C ～ 80°C)
MTBF (Hours) 422,053
Certification CE/FCC Class A, RoHS Compliant, REACH
Package
Net Weight 200g
Gross Weight 350g
Package dimension (L x W x H) 157×147×68mm
HS Code 8473302000"
Country of Origin Taiwan
Longevity
Longevity 2038년
Accessories
Accessories 1x RTC 배터리
1x 수동 방열판
UPN-ADLN97-A10-0432
Product Details
Name UP Squared Pro 7000. 인텔® 프로세서 N97. 4GB 램. 32GB eMMC
SKU UPN-ADLN97-A10-0432
General
Processor Intel®Processor N97
Graphics Intel® UHD Graphics 12th Gen
VPU 옵션(M.2 2280을 통해)
Memory 4GB
eMMC / Storage 32 GB
FPGA Lattice
BIOS UEFI
RTC Yes
Wake-on-LAN (WoL) Yes
Watchdog Timer Yes
PXE Yes
TPM TPM2.0 탑재
Compatible OS Windows 10 IoT Enterprise、Windows IoT Core、Ubuntu 22.04 LTS、Yocto 4
Dimension 101.6mm×101.6mm
Display
HDMI 1 x HDMI 2.0b
Display Port 1 x DP 1.2
1 x DP 1.4a via USB Type C
MIPI DSI/ eDP 해당 없음
I/O
USB USB 2.0 2개(10핀 웨이퍼 사용)
USB 3.2 2세대 A형 2개
USB 3.2 유형 C 1개
Audio 1x 오디오 잭(마이크 입력, 라인 출력)
UART 1x UART(10핀 웨이퍼를 통해)
Serial Port 2 x RS-232/422/485(10핀 헤더를 통해)
Expansion Slot 1 x M.2 2280 M 키(PCIe Gen 3 x2, USB2.0)
1 x M.2 2230 E 키(CNVI, PCIe Gen 3 x1, USB2.0)
Nano SIM 슬롯이 있는 M.2 3052 B 키 1개(USB3.2 Gen 2만 해당)
40-pin GPIO header 예
MIPI-CSI 예
Connectivity
Ethernet 2 x 2.5GbE (Intel® i226IT)
Wi-Fi 옵션(M.2 2230을 통해)
Bluetooth 옵션(M.2 2230을 통해)
LTE / 4G / 5G 옵션(M.2 3052를 통해)
Power
Power Requirement 12V DC 입력
Power Supply Type AT/ATX 모드
Power Consumption (Typical) 32W~49W
Environmental & Certification
Cooling Passive cooling (fanless)
Operating Temperature 0℃~60℃
Storage temperature -40°F ～ 176°F (-40°C ～ 80°C)
MTBF (Hours) 422,053
Certification CE/FCC Class A, RoHS Compliant, REACH
Package
Net Weight 200g
Gross Weight 350g
Package dimension (L x W x H) 157×147×68mm
HS Code 「8473302000」
Country of Origin Taiwan
Longevity
Longevity 2038년
Accessories
Accessories 1x RTC 배터리
1x 수동 방열판
UPN-ADLN97-A10-0864
Product Details
Name UP Squared Pro 7000. 인텔® 프로세서 N97. 4GB 램. 32GB eMMC
SKU UPN-ADLN97-A10-0864
General
Processor Intel®Processor N97
Graphics Intel® UHD Graphics 12th Gen
VPU 옵션(M.2 2280을 통해)
Memory 8GB
eMMC / Storage 64 GB
FPGA Lattice
BIOS UEFI
RTC Yes
Wake-on-LAN (WoL) Yes
Watchdog Timer Yes
PXE Yes
TPM TPM2.0 탑재
Compatible OS Windows 10 IoT Enterprise、Windows IoT Core、Ubuntu 22.04 LTS、Yocto 4
Dimension 101.6mm×101.6mm
Display
HDMI 1 x HDMI 2.0b
Display Port 1 x DP 1.2
1 x DP 1.4a via USB Type C
MIPI DSI/ eDP 해당 없음
I/O
USB USB 2.0 2개(10핀 웨이퍼 사용)
USB 3.2 2세대 A형 2개
USB 3.2 유형 C 1개
Audio 1x 오디오 잭(마이크 입력, 라인 출력)
UART 1x UART(10핀 웨이퍼를 통해)
Serial Port 2 x RS-232/422/485(10핀 헤더를 통해)
Expansion Slot 1 x M.2 2280 M 키(PCIe Gen 3 x2, USB2.0)
1 x M.2 2230 E 키(CNVI, PCIe Gen 3 x1, USB2.0)
Nano SIM 슬롯이 있는 M.2 3052 B 키 1개(USB3.2 Gen 2만 해당)
40-pin GPIO header 예
MIPI-CSI 예
Connectivity
Ethernet 2 x 2.5GbE (Intel® i226IT)
Wi-Fi 옵션(M.2 2230을 통해)
Bluetooth 옵션(M.2 2230을 통해)
LTE / 4G / 5G 옵션(M.2 3052를 통해)
Power
Power Requirement 12V DC 입력
Power Supply Type AT/ATX 모드
Power Consumption (Typical) 32W~49W
Environmental & Certification
Cooling Passive cooling (fanless)
Operating Temperature 0℃~60℃
Storage temperature -40°F ～ 176°F (-40°C ～ 80°C)
MTBF (Hours) 422,053
Certification CE/FCC Class A, RoHS Compliant, REACH
Package
Net Weight 200g
Gross Weight 350g
Package dimension (L x W x H) 157×147×68mm
HS Code 「8473302000」
Country of Origin Taiwan
Longevity
Longevity 2038년
Accessories
Accessories 1x RTC 배터리
1x 수동 방열판
UPN-ADLNX25E-A10-0864
Product Details
Name UP Squared Pro 7000。Intel Atom® x7425E。 8GB RAM。 64GB eMMC
SKU UPN-ADLNX25E-A10-0864
General
Processor Intel Atom®x7425E
Graphics Intel® UHD Graphics 12th Gen
VPU 옵션(M.2 2280을 통해)
Memory 8GB
eMMC / Storage 64 GB
FPGA Lattice
BIOS UEFI
RTC Yes
Wake-on-LAN (WoL) Yes
Watchdog Timer Yes
PXE Yes
Compatible OS Windows 10 IoT Enterprise、Windows IoT Core、Ubuntu 22.04 LTS、Yocto 4
Dimension 101.6mm×101.6mm
Display
HDMI 1 x HDMI 2.0b
Display Port 1 x DP 1.2
1 x DP 1.4a via USB Type C
MIPI DSI/ eDP 해당 없음
I/O
USB USB 2.0 2개(10핀 웨이퍼 사용)
USB 3.2 2세대 A형 2개
USB 3.2 유형 C 1개
Audio 1x 오디오 잭(마이크 입력, 라인 출력)
UART 1x UART(10핀 웨이퍼를 통해)
Serial Port 2 x RS-232/422/485(10핀 헤더를 통해)
Expansion Slot 1 x M.2 2280 M 키(PCIe Gen 3 x2, USB2.0)
1 x M.2 2230 E 키(CNVI, PCIe Gen 3 x1, USB2.0)
Nano SIM 슬롯이 있는 M.2 3052 B 키 1개(USB3.2 Gen 2만 해당)
40-pin GPIO header 예
MIPI-CSI 예
Connectivity
Ethernet 2 x 2.5GbE (Intel® i226IT)
Wi-Fi 옵션(M.2 2230을 통해)
Bluetooth 옵션(M.2 2230을 통해)
LTE / 4G / 5G 옵션(M.2 3052를 통해)
Power
Power Requirement 12V DC 입력
Power Supply Type AT/ATX 모드
Power Consumption (Typical) 32W~49W
Environmental & Certification
Cooling Passive cooling (fanless)
Operating Temperature 0℃~60℃
Storage temperature -40°F ～ 176°F (-40°C ～ 80°C)
MTBF (Hours) 422,053
Certification CE/FCC Class A, RoHS Compliant, REACH
Package
Net Weight 200g
Gross Weight 350g
Package dimension (L x W x H) 157×147×68mm
HS Code 8473302000"
Country of Origin Taiwan
Longevity
Longevity 2038년
Accessories
Accessories 1x RTC 배터리
1x 수동 방열판
UPN-ADLNI3-A10-1664
Product Details
Name UP Squared Pro 7000. 인텔® 코어™ i3-N305. 16GB 램. 64GB eMMC
SKU UPN-ADLNI3-A10-1664
General
Processor Intel®Core™ i3-N305
Graphics Intel® UHD Graphics 12th Gen
VPU 옵션(M.2 2280을 통해)
Memory 16GB
eMMC / Storage 64 GB
FPGA Lattice
BIOS UEFI
RTC Yes
Wake-on-LAN (WoL) Yes
Watchdog Timer Yes
PXE Yes
TPM TPM2.0 탑재
Compatible OS Windows 10 IoT Enterprise、Windows IoT Core、Ubuntu 22.04 LTS、Yocto 4
Dimension 101.6mm×101.6mm
Display
HDMI 1 x HDMI 2.0b
Display Port 1 x DP 1.2
1 x DP 1.4a via USB Type C
MIPI DSI/ eDP 해당 없음
I/O
USB USB 2.0 2개(10핀 웨이퍼 사용)
USB 3.2 2세대 A형 2개
USB 3.2 유형 C 1개
Audio 1x 오디오 잭(마이크 입력, 라인 출력)
UART 1x UART(10핀 웨이퍼를 통해)
Serial Port 2 x RS-232/422/485(10핀 헤더를 통해)
Expansion Slot 1 x M.2 2280 M 키(PCIe Gen 3 x2, USB2.0)
1 x M.2 2230 E 키(CNVI, PCIe Gen 3 x1, USB2.0)
Nano SIM 슬롯이 있는 1 x M.2 3052 B 키(USB3.2 Gen 2만 해당)
40-pin GPIO header 예
MIPI-CSI 예
Connectivity
Ethernet 2 x 2.5GbE (Intel® i226IT)
Wi-Fi 옵션(M.2 2230을 통해)
Bluetooth 옵션(M.2 2230을 통해)
LTE / 4G / 5G 옵션(M.2 3052를 통해)
Power
Power Requirement 12V DC 입력
Power Supply Type AT/ATX 모드
Power Consumption (Typical) 35W~52W
Environmental & Certification
Cooling Passive cooling (fanless)
Operating Temperature 0℃~60℃
Storage temperature -40°F ～ 176°F (-40°C ～ 80°C)
MTBF (Hours) 422,053
Certification CE/FCC Class A, RoHS Compliant, REACH
Package
Net Weight 200g
Gross Weight 350g
Package dimension (L x W x H) 157×147×68mm
HS Code 8473302000
Country of Origin Taiwan
Longevity
Longevity 2038년
Accessories
Accessories 1x RTC 배터리
1x 수동 방열판
UP Squared Pro 7000 Datasheet N/A N/A Download
UP Squared Pro 7000 User Manual N/A N/A Download
UP Squared Pro 7000 Board 2D/3D Drawing N/A N/A Download
pdf MIPI Camera Converter Kit User Manual pdf 2 MB Download
UP Squared Pro 7000 Test and Certification N/A N/A Download
